Parvekkeet ja eristämättömät ulokekomponentit

Eristämättömissä ulokerakenteissa, kuten teräsbetonisissa parvekkeissa ja teräspalkeissa, geometrisen kylmäsillan (ulokkeen toimiminen jäähdytysripana) ja rakenteellisen kylmäsillan (lämpöeristekerroksen läpi ulottuva teräsbetoni tai teräs) välinen vuorovaikutus aiheuttaa merkittäviä lämpöhäviöitä. Ulokkeita pidetään rakennuksen kuoren kriittisimpinä kylmäsiltoina. Eristämättömät ulokkeet aiheuttavat suuria lämpöhäviöitä ja alentavat pintalämpötilaa merkittävästi. Tämä lisää huomattavasti lämmityskuluja ja homeriskiä ulokkeen liitoksen ympäristössä.

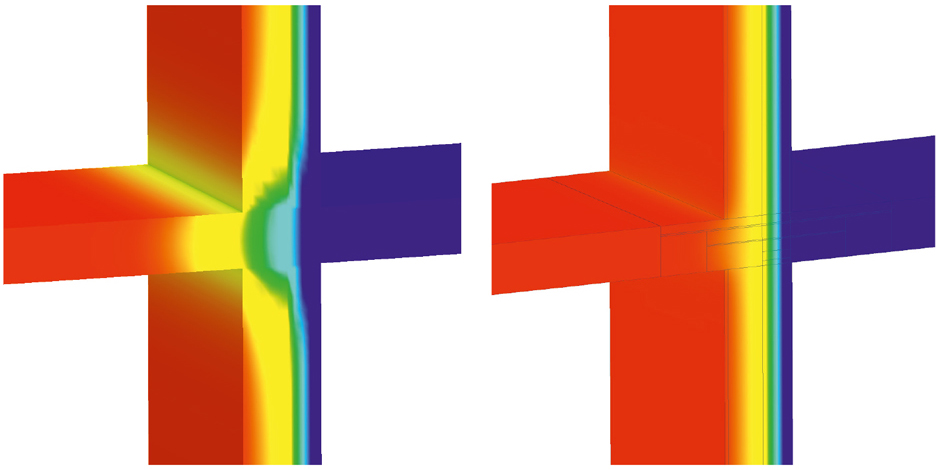

Kuvassa 14 on lämpötila ilman kylmäkatkoa toteutetussa ja kylmäkatkolla varustetussa teräsbetonisessa parvekelaatassa. Vasemmanpuoleisessa kuvassa näkyy kylmäsilta. Rakenteen lämpötilaeroista käy ilmi lämpövirtojen kulku parvekelaatan kautta ulkoilmaan, punaisena näkyvästä lämpimästä osasta sinisenä näkyvään kylmään osaan. Oikeanpuoleisessa kuvassa on termisesti katkaistu parvekeliitos. Kuten kuvasta käy ilmi, kantava lämpöeriste-elementti vähentää merkittävästi lämpöhäviötä.
