Találmány
Eberhard Schöck (1935-2022) jövőbelátó volt. A konzolos épületelemek hőhídképződését csökkentő megoldása forradalmasította az építőipart és új standardokat jelölt ki.
bővebben
40 éves a Schöck Isokorb® Egyszerűen az eredeti.
A Schöck Isokorb® feltalálása az egyik legfontosabb mérföldkő volt a vállalat történetében. Még ma is éppen olyan innovatív, mint egykor és példaként szolgál azon mércékre, melyeket teljes termékpalettánk fejlesztésével szemben támasztunk: jövőbe mutató építés, nagyobb környezettudatosság, fokozottabb biztonság, egyszerű kezelhetőség és ebből fakadó gazdaságosság.
A síelés, mely mindent megváltoztatott
Az Isokorb® születésének pillanata egy 1979-es síelés idejére tehető: a nyaralóban Eberhard Schöck észrevette, hogy azon a mennyezeten, melynek oldalához több szigetelés nélküli erkély csatlakozott, kiterjedt penészfoltok vannak. Már a szabadság alatt megfogalmazódtak kezdeti gondolatai és elkészítette első vázlatait is, melyekben válaszokat keresett ennek a gyenge pontnak az épületfizikai és statikai megoldására.
Eberhard Schöck már a következő évben bejelentette első szabadalmát úttörő ötletére. 1983-ban az esseni DEUBAU és a baseli SWISSBAU szakvásáron először mutatta be az Isokorb® M típusát, mint „ szigetelőelem konzolos erkélyekhez” és még ugyanebben az évben a termék piacra is került.
Eberhard Schöck szívesen emlékezett vissza erre a pillanatra: „A szakma érdeklődése a termék iránt kifejezetten jó volt, joggal remélhetjük, hogy termékünknek van jövője.” Még ma, 40 évvel később is igaz ez az állítás.
Korát megelőzve
A konzolos épületelemek hőhídképződését minimalizáló találmányával Eberhard Schöck 1983-ban forradalmasította az építőipart, messze megelőzve korát:
A Schöck Isokorb® akkoriban és ma is új standardokat jelöl ki. Eberhard Schöck víziója, hogy „Tegyük egyszerűbbé az építést”, a Schöck vállalat alapja. A folyamatos továbbfejlesztésnek köszönhetően az Isokorb® mai napig a technika legkorszerűbb szintjét képviseli, ha a konzolos építőelemek, például erkélyek egyszerű, energiahatékony és biztonságos csatlakoztatásáról beszélünk.
Mérföldkövek
A Schöck Isokorb®, az innovatív hőszigetelő elem 1983-tól kezdve lépésről lépésre vetette meg lábát a piacon. Ezt követően, az évek során több termékfejlesztés történt, és számos új piacot sikerült meghódítani.
bővebben
Baden-Badenből szerte a nagyvilágba
Az Isokorb®, mint úttörő találmány megjelenése után egy csapásra beindult a piac. Az innovatív megoldás felkeltette az építőipar kíváncsiságát. Az Isokorb® iránti megnövekedett keresletre reagálva a Schöck megnöveli a gyártóterületeit és műszaki tanácsadókat alkalmaz, ezzel megkönnyítve az építőipari szereplők munkáját.
Németországon kívül is gyorsan felismerik, hogy a Schöck Isokorb® hatékony megoldást nyújt a hőhídképződés csökkentésére. Az első megrendelések Csehországból, Lengyelországból, Olaszországból és a skandináv államokból érkeztek. Ma már 40 országban értékesítjük az Isokorb®-ot.
„Soha nem szabad leragadni a régi dolgoknál. A sikerhez vadonatúj dolgokat kell kifejleszteni vagy a meglévőket tökéletesíteni.«
(Eberhard Schöck)
Ez a mottó mai napig érvényes. 40 év után sem hagytunk fel az újításokkal. Sőt – minden munkatársunkat az motiválja, hogy tovább írja ezt a sikertörténetet.
A megoldás
Az építőipar ma már elképzelhetetlen a Schöck Isokorb® nélkül, mely innovatív és egyszerű megoldás a hőhídképződés hőtechnikai elválasztással megvalósuló minimalizálására. Az Isokorb® elemek számos beépítési lehetőséget kínálnak és rendelkeznek a beépítéshez szükséges építéshatósági dokumentumokkal.
bővebbenA kihívás és a megoldás.
Energiaveszteség azon épületelemeknél keletkezik, melyek több hőt engednek át, és így a meleg gyorsabban jut ki, mint a vele határos felületeken. Ezeket a felületeket hőhídnak nevezzük. A megnövekedett energiaveszteség mellett gyakran jelentkeznek járulékos épületkárok is a lecsapódó pára vagy a penészgomba miatt. Ez a hőveszteség csak teljes körű hőszigeteléssel csökkenthető. Ennek megvalósításában segítenek a hőszigetelő tartóelemek, mint a Schöck Isokorb®. A Schöck Isokorb® nemcsak a hőszigetelő képességgel bír, hanem egyben tartószerkezeti elem is.
Sokféle felhasználhatóság, összetett geometriák
A Schöck Isokorb® felhasználási területe igen sokrétű: legyen szó beton és beton, beton és acél vagy acél és acél összeépítéséről, a sokszínű termékpaletta megfelelő megoldást kínál a konzolos és alátámasztott erkélyek, loggiák, függőfolyosók, előtetők és attikák hőhídképződése ellen – akár új építményeknél, akár felújításnál.
A hagyományos alkalmazáson túl a Schöck Isokorb®-bal egyedi beépítési helyzetek is megoldhatók, legyen az egy szokatlan geometria, nagyobb kinyúlási hossz vagy hibrid faszerkezetes építmények.
Termékmegjelenés, alapanyagok
+
+
+
+
+
+
+
+
Húzott vas
- Az épületelemek közti hézagban a korrózióvédelem és a nagyobb teherbírás miatt rozsdamentes acélból, a többi húzott vas betonacélból.
- húzóerők átadása
- hőátbocsátás csökkentése a rúd keresztmetszetének csökkentésével a nemesacél részen
Műanyag befogóléc
- Rögzíti a húzott vasakat, így nincs szükség elosztó vasakra a hőszigetelő testen kívül.
- egyszerűen befűzhető a meglévő vasalatba.
Nyíróvas
- Az épületelemek közti hézagban a korrózióvédelem és a nagyobb teherbírás miatt rozsdamentes acélból, a többi nyíróvas betonacélból.
- nyíróerők átadása
- az erkély felőli oldal felfelé hajtva, mint integrált peremvasalat
- nincs szükség az építkezés helyszínén kengyelekre vagy elosztó vasakra a kengyelek rögzítéséhez
Felső és alsó műanyag profil
- védi a Neopor® hőszigetelő anyagot és a tűzvédelmi lemezt a sérüléstől.
Címke
- a QR-kód beolvasása után megjelenik a beépítési útmutató
- nyilak jelzik a megfelelő csatlakoztatási irányt
- típusjelölés a felső és az alsó oldalán
Hőszigetelőtest
- A hőszigetelő test NEOPOR® polisztirol keményhabból készül, mely elnyeli és visszaveri a hősugárzást.
- optimális hőszigetelést biztosít
- 80 mm és 120 mm változatban kapható
Nyomólap
- HTE-Compact® nyomólap nagyszilárdságú finombetonból
- nagyfokú erőátvitel (nyomóerő) optimalizált hővezető képesség mellett
- szintbeli csatlakozás a hőszigetelő testhez az egyszerű beépíthetőségért
Tűzvédelmi lapok és tűzvédelmi szalag
- REI120 tűzvédelmi osztály a tűzvédelmi lapoknak és tűzvédelmi szalagnak köszönhetően
- a tűzvédelmi szalag tűz esetén megduzzad.
- az azonos síkban lévő tűzvédelmi lap megkönnyíti a beépítést
- Az épületelemek közti hézagban a korrózióvédelem és a nagyobb teherbírás miatt rozsdamentes acélból, a többi húzott vas betonacélból.
- húzóerők átadása
- hőátbocsátás csökkentése a rúd keresztmetszetének csökkentésével a nemesacél részen
- Rögzíti a húzott vasakat, így nincs szükség elosztó vasakra a hőszigetelő testen kívül.
- egyszerűen befűzhető a meglévő vasalatba.
- Az épületelemek közti hézagban a korrózióvédelem és a nagyobb teherbírás miatt rozsdamentes acélból, a többi nyíróvas betonacélból.
- nyíróerők átadása
- az erkély felőli oldal felfelé hajtva, mint integrált peremvasalat
- nincs szükség az építkezés helyszínén kengyelekre vagy elosztó vasakra a kengyelek rögzítéséhez
- védi a Neopor® hőszigetelő anyagot és a tűzvédelmi lemezt a sérüléstől.
- a QR-kód beolvasása után megjelenik a beépítési útmutató
- nyilak jelzik a megfelelő csatlakoztatási irányt
- típusjelölés a felső és az alsó oldalán
- A hőszigetelő test NEOPOR® polisztirol keményhabból készül, mely elnyeli és visszaveri a hősugárzást.
- optimális hőszigetelést biztosít
- 80 mm és 120 mm változatban kapható
- HTE-Compact® nyomólap nagyszilárdságú finombetonból
- nagyfokú erőátvitel (nyomóerő) optimalizált hővezető képesség mellett
- szintbeli csatlakozás a hőszigetelő testhez az egyszerű beépíthetőségért
- REI120 tűzvédelmi osztály a tűzvédelmi lapoknak és tűzvédelmi szalagnak köszönhetően
- a tűzvédelmi szalag tűz esetén megduzzad.
- az azonos síkban lévő tűzvédelmi lap megkönnyíti a beépítést
Változások
Visszatekintés az elmúlt évtizedek változásaira.

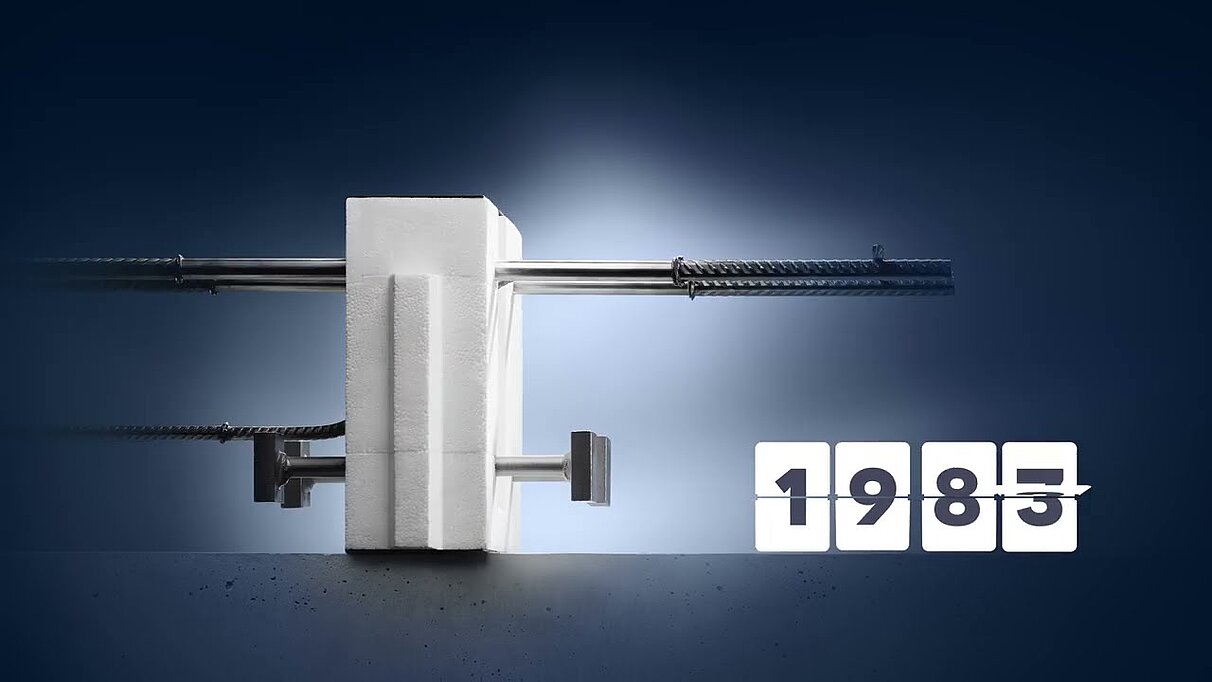

bővebbenA fejlődés 1983-tól napjainkig
Egy új termék bevezetésekor a támogató műszaki információk elengedhetetlenek. Ezzel Eberhard Schöck is tisztában volt 1983-ban a Schöck Isokorb® bevezetésekor. Az akkori információs mappa minden tudnivalót tartalmazott a „Vasalt erkélyszigetelő lemezről” és az új, innovatív hőszigetelő elemről: termékinformációkat, műszaki rajzokat, beépítési útmutatókat és vizsgálati jelentéseket.
Az 1983-as információs mappa még ma is megvan – az eltelt idő alatt azonban történtek változások. A termékek fejlődése azonban szükségessé tette, hogy több műszaki információs füzet készüljön a csatlakozás és az építés jellege szerinti felosztásban. Az évek során megváltozott a külső megjelenés is. Ami nem változott: az a műszaki információk részletessége a tervezők munkájának támogatására.
A nyomólap, mely az Isokorb® egyik fontos alkotóeleme, 1987-ben még teljes egészében nemesacélból készült. A hézagban sima acélt használtak, a nyomóerőket pedig a ráhegesztett acéllemezek vezették át a beton épületelembe. Kinézete miatt cégen belül szívesen becézték „csontnak”.
Az egykori nemesacél nyomólapot az évek során felváltotta az innovatív, nagyszilárdságú finombetonnal feltöltött nyomólap. Ezzel közel 24%-kal csökkent a hőátbocsátás. A nyomólap geometriájának köszönhetően a Schöck Isokorb® még egyszerűbben beépíthető.
Az 1997-ben az Isokorbok gyártása sok kézimunkát igényelt…
…ami az Isokorb® típusok sokfélesége miatt a szerelésnél még ma is így van. A digitalizáció megjelenésével a gyártásban – a termelés teljes egészében papírmentesen zajlik, a gyártási terveket monitorok jelenítik meg. A Schöck Isokorb® egyes alkatrészeinek gyártása jórészt teljesen automatizáltan zajlik.
Korábban még színes és harsány volt a reklám, hogy felhívja az innovatív hőszigetelő elemre a figyelmet.
Az elmúlt években megváltozott a Schöck Isokorb® arculata és marketingje. Ma már letisztult, professzionális termékmegjelenítést alkalmazunk.
Újdonságok
1983 óta a Schöck Isokorb® folyamatosan fejlődik. Partnereinkkel és ügyfeleinkkel szoros együttműködésben mindig új ötleteken és innovációkon dolgozunk, hogy még egyszerűbbé tegyük az építést.
bővebbenMinden dolgozónk arra törekszik, hogy a Schöck Isokorb®-ot a jövőben még jobbá és innovatívabbá tegye. Ez nemcsak a termék és összetevőinek továbbfejlesztését jelenti, hanem a piaci követelmények figyelembe vételét is. A Schöck Isokorb® széles portfóliója megoldást kínál a lépéshang szigeteléssel, a földrengésbiztos méretezéssel vagy az erkélyek rezgéstulajdonságaival szemben támasztott fokozódó követelményekre is. Az Isokorb® termékcsalád gazdag típusválasztéka nagyobb alkotói szabadságot enged az építészeknek és a tervezőknek projektjeik megvalósítása során.
Referenciák
A termékinnovációkat mindig egy intenzív fejlesztési időszak előzi meg, mielőtt a nemzetközi piacra kerülnének.
De a legjobb érv a termékeink mellett maga a projekteken való felhasználás.
Az Isokorb meggyőző és megbízható a gyakorlatban.
Az Isokorb® termékcsalád előnyei és haszna nemcsak elméletben meggyőző. Igazi élményt és büszkeséget váltanak ki azok a hatásos, építészetileg és műszakilag is igényes referenciaprojektek, melyek ezen hőszigetelő elem felhasználásával hozzák összhangba a legmagasabb szintű építészeti és energiahatékonysági igényeket.
Digitalizáció
Az építőipari szereplők munkáját a Schöck számos, a legkülönfélébb követelményhez kidolgozott digitális megoldással támogatja, legyen szó akár az Isokorb®-ról akár más Schöck termékről.
bővebbenSaját digitális megoldások statikai és CAD/BIM szoftverekhez
- A Schöck Scalix® méretező szoftver lesz a közeljövőben a Schöck termékek méretezését támogató központi szoftver, mely webes alkalmazásként számos előnyt kínál. Már ma is méretezhetők vele szabad geometriai formájú erkélyek.
- Az erkélyek és attikák beépítéséhez használt különböző Isokorb® csatlakozásokhoz kifejlesztett méretező programok segédletként szolgálnak a megfelelő Isokorb® kiválasztásához és az igazoló számításokhoz.
- a típusválasztó segít megtalálni a megfelelő Schöck Isokorb®-ot az adott statikai követelményekhez.
- a hőhídszámító mindössze 5 lépésben kiszámolja az erkély-, attika- vagy mellvédcsatlakozás hőszigetelési jellemzőit.
- CAD/BIM könyvtárak a digitális épületmodellek tervezéséhez
- a csomóponti rajzokkal gyorsan és egyszerűen elkészíthetők a a Schöck termékeit tartalmazó kivitelezési részletrajzok
A Schöck nemcsak saját digitális megoldásaival segíti Önt: a legfontosabb statikai és CAD/BIM szoftverekbe integrált méretezés lehetővé teszi, hogy Ön a megszokott és preferált munkakörnyezetében tervezze be egyszerűen és kényelmesen a Schöck termékeit. Ez egyszerűbbé, kényelmesebbé és hatékonyabbá teszi a tervezést.
