Schöck Tronsole® F típus
A Schöck Tronsole® F típussal hangszigetelt csatlakozás alakítható ki az előregyártott lépcsőkar és a pihenőlemez között. A Schöck Tronsole® F típus teljes felületen elválasztja egymástól a lépcsőket a pihenőtől, ezáltal minimálisra csökken a hanghídak kockázata.
bővebben
Az elem előnyei
- Schöck Elodur® elasztomerbetét alkalmazásával kiváló lépéshangszigetelés érhető el.
- Lépéshangszint csökkentés a DIN 7396 szerint: a V1 terhelési szint esetén DLw* ≥ 32 dB, a V2 terhelési szint esetén DLw* ≥ 31 dB.

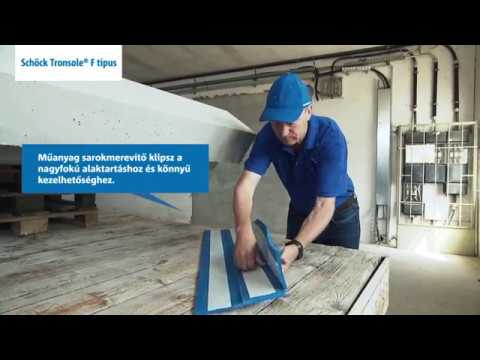

- Az elem formáját a meghajlítási vonalban egy beépített műanyag pánt biztosítja.
- Az előregyártott lépcsőre felragasztható integrált ragasztószalagok megakadályozzák az elem elmozdulását a lépcső elhelyezésekor. Gyors és hatékony kivitelezés.
- 5 szabványhossz: 1,00 m; 1,10 m, 1,20 m; 1,30 m und 1,50 m, mellyel csökken a vágási veszteség.
- A Tronsole® F típussal kialakított kapcsolat a DIN 4102 számú szabvány szerinti F90 tűzállósági osztályba sorolható.
- A lépcsők minden Tronsole® típussal a (DEGA B osztálynak megfelelő) VDI 4100 szerinti III. hangszigetelési osztályt érik el. Bizonyos terméktípusokkal akár a DEGA A osztályát is.
- Az alkalmazott elasztomer betétek geometriáját és aanyagösszetételét is továbbfejlesztettük. Így minden termék nagyságrendileg hasonló, DLw* ≥ 27 dB és DLw* ≥ 34 közti lépéshangszigetelést biztosít.
- Minden termék az új DIN 7396 szabvány szerint lett bevizsgálva. A tervezők és a kivitelezők így összehasonlítható és megbízható hangszigetelési értékekkel dolgozhatnak.
Letöltések Schöck Tronsole® F típus
Lépcsőrendszerek
Egyenes lépcsőkar elválasztva, pihenő úsztatott aljzattal
A lépcsőkar és a pihenő elválasztását F-típussal, a padlólemez elválasztását B-típussal végezzük. A lépcsőkar és a fal közé L-típusú szigetelés kerül. A "kék színű vonal" így a biztos lépéshangszigetelés minőségi jelzéseként körbefut az elválasztott kar körül.
Schöck Tronsole® B típus Lépcsőkar / alaplemez.
Schöck Tronsole® L típus Lépcső / lépcsőházfal.
Schöck Tronsole® F típus Előregyártott-lépcsőkar / pihenő.
Húzott lépcsőkar elválasztása
A húzott lépcső elválasztását a födémtől F-típussal, a kar és a fal elválasztását Q-típussal végezzük. A hézagba L-típus kerül. A "kék színű vonal" így a biztos lépéshangszigetelés minőségi jelzéseként körbefut az elválasztott kar körül.
Schöck Tronsole® F típus Előregyártott-lépcsőkar / pihenő.
Schöck Tronsole® L típus Lépcső / lépcsőházfal.
Schöck Tronsole® Q típus Húzott lépcsőhöz.
Hallja meg a különbséget.
A különböző lépéshangszigetelések összehasonlítása.
A DIN 7396 számú, „épületakusztikai vizsgálat – vasbeton lépcsők elválasztó elemeinek akusztikai minősítésére irányuló vizsgálati eljárásról” szóló szabvány 2016.04 kiadása írja le a vasbeton lépcsők hangszigetelő elemeinek vizsgálati eljárását. Minden Schöck Tronsole® típust ez alapján vizsgáltak be.
Elválasztás nélküli lépcsőkar
Szalagbetéttel elválasztott lépcsőkar
Schöck Tronsole® rendszerrel elválasztott lépcsőkar
Schöck Elodur®
A Schöck Elodur® elasztomer betét a Schöck Tronsole® fontos alkotóeleme, amelyet kifejezetten lépéshangszigetelésre fejlesztettünk. A hagyományos lépéshangszigetelő alátétekkel szemben a Schöck Tronsole® kb. 10 dB-lel nagyobb lépéshangszigetelést biztosít. Ez nagyságrendileg a szubjektív hangosságérzet felének felel meg.
