Schöck Tronsole®.
Sicherer Trittschallschutz ist blau.
Ruhe ist ein elementares Grundbedürfnis. Gerade in einer Zeit voller Hektik und Lärm verlangen Menschen zunehmend nach Ruhe und Entspannung. Deshalb ist Schallschutz in Gebäuden auch in keiner Weise Luxus, sondern vielmehr dringende Notwendigkeit. Insbesondere den Treppenhäusern in Mehrfamilienhäusern sollten Planer dabei vermehrte Aufmerksamkeit schenken. Weil Lärm an dieser Stelle ein häufiger, ja alltäglicher Streitpunkt ist. Und insbesondere auch rechtliche Argumente eine klare Sprache sprechen.
mehr lesen
Trittschalldämmung auf hohem Niveau
Mit der Schöck Tronsole® wird die Schallschutzklasse A (hoher Komfort) nach ÖNORM B 8115-5 zum Standard. Alle Produkte sind nach der DIN 7396 akustisch geprüft. Damit steigert die Schöck Tronsole® die Wohnqualität und gleichzeitig den Wert des Gebäudes. Damit wird die Dämmung durch spezielle Bodenbeläge (z. B. schwimmender Estrich) überflüssig.
Komplettsystem - passend für jede Treppe
Die genau aufeinander abgestimmten Varianten der Schöck Tronsole® sorgen für einen effektiven Trittschallschutz über alle Gewerke hinweg, sowohl bei geraden als auch bei gewendelten Treppen.
Sicherheit mit der blauen Linie
Die Trittschallschutzsysteme ergeben sowohl bei der Planung als auch bei der Ausführung eine blaue Linie, welche die zu entkoppelnde Treppe umschließt und als Dämmunterlage fungiert. Für einen sicheren Trittschallschutz.
Einfacher, schallbrückenfreier Einbau
Mit der blauen Linie der Schöck Tronsole® werden die Bauteile vollflächig voneinander entkoppelt, sodass auch der Fugenbereich vor Schmutz geschützt ist - für eine Ausführung ohne Schallbrücken.
Planungssicherheit
Die akustischen Kennwerte der Schöck Tronsole® sind nach DIN 7396 geprüft. Weiterhin sind die Schöck Tronsole® Typ T, Typ Q und Typ P vom DIBt bauaufsichtlich zugelassen. Das Tragelement der Schöck Tronsole® Typ Z ist typengeprüft und die Schöck Tronsole® Typ F ist statisch nachgewiesen. Für eine einfache und sichere Planung.
Hohe Gestaltungsfreiheit
Die Schöck Tronsole® ermöglicht eine flexible Umsetzung verschiedener Projektanforderungen. Beispielsweise können Fugen als Luftfugen ausgebildet werden. Auch die Umsetzung filigraner Podeste – wahlweise in Sichtbeton – ist moglich.
Treppensysteme
Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Treppenhauswand.
Gewendelter Treppenlauf, Treppenlauf entkoppelt
Entkopplung des gewendelten Treppenlaufs zum Podest durch - Tronsole® Typ F und zur Wand durch Tronsole® Typ Q. Die Fuge zwischen Treppenlauf und Wand wird mit Tronsole® Typ L ausgeführt. Somit ergibt sich die blaue Linie um den zu entkoppelnden Lauf - als Qualitätsmerkmal für eine sichere Trittschalldämmung.
Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Treppenhauswand.
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Fertigteil) an Bodenplatte.
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).
Gerader Treppenlauf, Treppenlauf entkoppelt, Podest mit schwimmendem Estrich
Entkopplung des Steigenlaufs zum Podest durch - Tronsole® Typ F und zur Bodenplatte durch Tronsole® Typ B Die Fuge zwischen Lauf und Wand wird mit Tronsole® Typ L gedämmt. Somit ergibt sich die blaue Linie um den zu entkoppelnden Lauf - als Qualitätsmerkmal für eine sichere Trittschalldämmung.
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton oder Fertigteil) an Bodenplatte.
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Treppenlauf (Fertigteil) an Podest (Halbfertigteil oder Vollfertigteil).
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Fertigteil) an Podest (Ortbeton oder Halbfertigteil).
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Fertigteil) an Treppenhauswand.
Gerader Treppenlauf, Podest und Treppenlauf entkoppelt
Entkopplung des Treppenlaufs zum Podest durch Typ T, Entkopplung des Podest zur Wand durch Typ Z. Die Fuge zwischen Treppe und Wand wird mit Typ L ausgeführt. Somit ergibt sich die blaue Linie um die zu entkoppelnde Treppe - als Qualitätsmerkmal für einen sicheren Trittschallschutz.
Trittschalldämmelement für den Anschluss Treppenlauf (Ortbeton und Fertigteil) an Podest (Ortbeton oder Halbfertigteil).
Schallbrückenfreie Fugenausbildung zwischen Treppenlauf/Podest und Wand.
Trittschalldämmelement für den Anschluss Podest (Ortbeton oder Fertigteil) an Treppenhauswand.

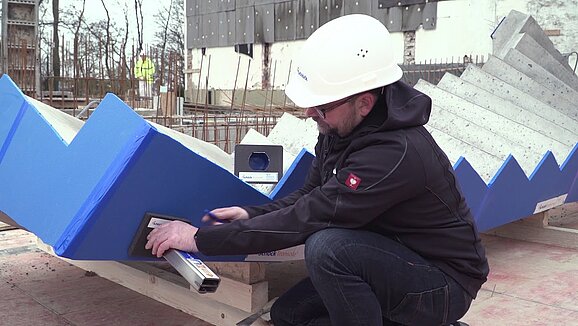

Schöck Tronsole® Filme
Hören Sie den Unterschied
Trittschalldämmung im Vergleich
Das Prüfverfahren zur Bestimmung der Schalldämmung von Schalldämmelementen für massive Treppen ist in der Norm DIN 7396 "Bauakustische Prüfung - Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen", Ausgabe 06-2016 beschrieben. Alle Schöck Tronsole® Typen wurden nach dem neuen Verfahren getestet.
Treppenlauf mit Schöck Tronsole® entkoppelt
Treppenlauf mit Streifenlager entkoppelt
Treppenlauf nicht entkoppelt
Downloads Schöck Tronsole®
Service und Wissen
Produkttypen
Trittschalldämmelement für den Anschluss gewendelter Treppenlauf an Wand.
Trittschalldämmelement für den Anschluss Podest an Treppenhauswand.
Trittschalldämmelement für den Anschluss Treppenlauf an Podest mit gerader Fuge.
Trittschalldämmelement für den Anschluss Podest an Treppenhauswand.
Trittschalldämmelement für den Anschluss Treppenlauf an Podest mit Konsolenauflager.
Trittschalldämmelement für den Anschluss Treppenlauf an Bodenplatte.

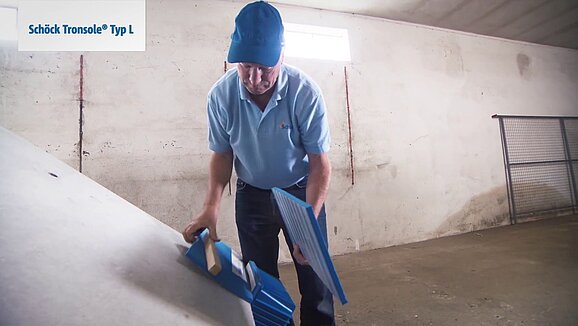

Trittschalldämmung für die Fuge Treppe an Wand.
