Schöck Tronsole® tip B
S Schöck Tronsole® Typ B je mogoče opreti peto betoniranih ali montažnih stopniščnih ram na talno ploščo tako, da je izolirana pred udarnim zvokom (npr. pri kletnih stopnicah). Schöck Tronsole® tip B loči stopnice od talne plošče po vsej površini, tako da je nevarnost zvočnih mostov kar najmanjša.
več
Prednosti
- Elastomerni ležaj Schöck Elodur® za odlično zaščito pred udarnim zvokom.
- Zmanjšanje udarnega zvoka po DIN7396: ΔLw* ≥ 32 dB za razred nosilnosti V1.
- ΔLw* ≥ 31 dB za razred nosilnosti V2.
- Na montažni element se lahko nalepijo integrirani montažni lepilni trakovi, da izdelek pri premeščanju stopnic ne zdrsne. Za hitro in učinkovito izvedbo.
- Na voljo v 4 standardnih dolžinah in 2 standardnih širinah za enostavno prirezovanje in zmanjšanje količine odrezkov.
- Priključek s stikom s Tronsole® tip B se lahko uvršča v razred požarne zaščite F90 po DIN4102.
- Pomembno orientacijo v tej smeri predstavlja klasifikacija zaščite pred udarnim zvokom po ÖNORM B 8115-5. Z novim Schöck Tronsole® postaja standard za stopnice razred zvočne zaščite A - visoko udobje.
- Vsi ležaji so optimizirani za njihovo uporabo po geometriji in recepturi. S tem dosegajo vsi izdelki podobno zmanjšanje udarnega zvoka ΔLw* ≥ 27 dB do ΔLw* ≥ 34 dB. Za zanesljivo zaščito pred udarnim zvokom.
Stopniščni sistemi
Ravne stopniščne rame, ločene stopniščne rame, podest s plavajočim estrihom
Ločitev stopniščne rame od podesta s tipom F in od talne plošče s tipom B. Proti steni se stopniščna rama izolira s tipom L. S tem postane modra črta okoli ločene rame znak kakovosti za zanesljivo zaščito pred udarnim zvokom.
Zvočna izolacija za priključitev stopnic k osnovni plošči.

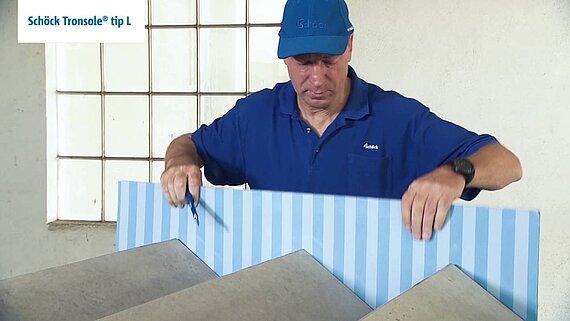

Zvočna izolacija za priključitev stopniščne fuge k steni.
Zvočna izolacija za priključitev stopnic k podestu z konzolnim spojem.
Preizkusni postopek določanja zvočne izolativnosti zvočno izolacijskih elementov za stopnice je opisan v osnutku standarda DIN 7396 "Gradbeno akustično preizkušanje - Preizkusni postopek za akustično karakterizacijo ločilnih elementov za masivne stopnice", izdaja 06-2016.
Prepričajte se o učinku izolacije udarnega zvoka Schöck Tronsole® v primerjavi z običajnimi rešitvami na gradbiščih in s togimi priključki brez zvočnega ločevanja.
Učinek izolacije udarnega zvoka: togi priključek
Učinek izolacije udarnega zvoka: pasovni ležaji
Učinek izolacije udarnega zvoka: Schöck Tronsole®
Schöck Elodur®
Schöck Elodur® je novo razviti elastomerni ležaj in bistveni sestavni del Schöck Tronsole®. Z nadaljnjim razvojem sestave in novim oblikovanjem se je izolirnost Schöck Tronsole® proti udarnemu zvoku lahko še izboljšala. Novi Schöck Tronsole® dosega za okoli 10 dB boljšo izolirnost pred udarnim zvokom kot običajni zvočno izolacijski ležaji. To ustreza približno polovici subjektivno zaznane glasnosti.
