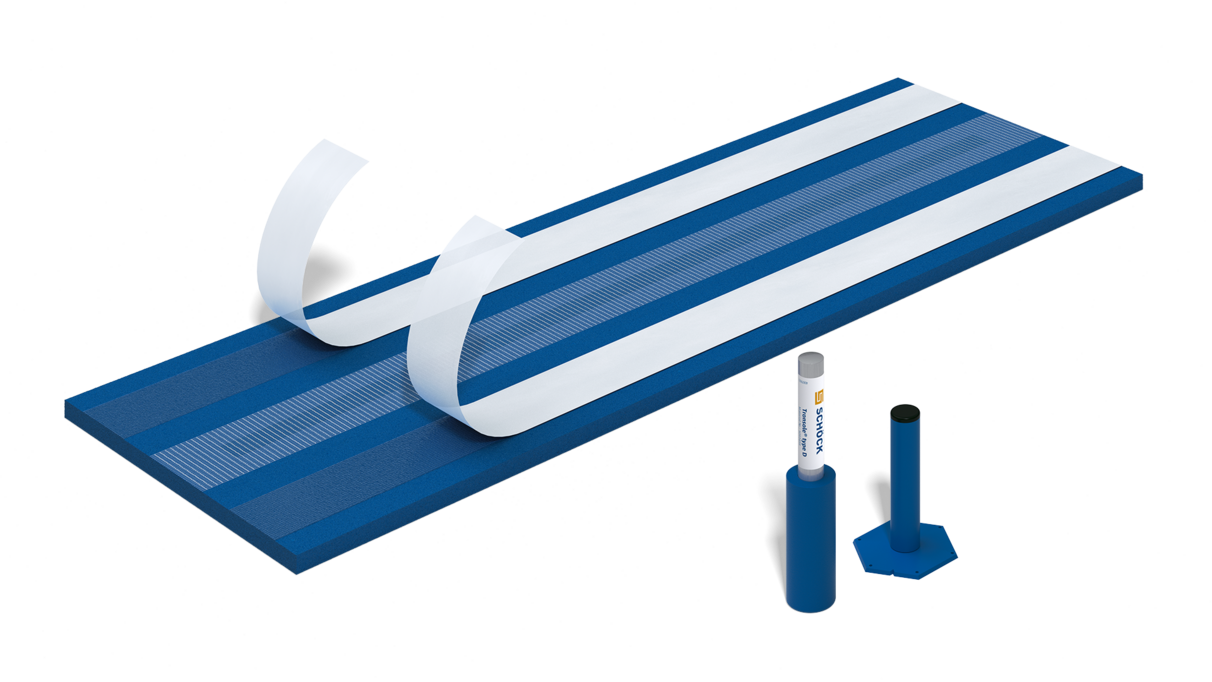

Schöck Tronsole® tipo B con tipo D
Con Schöck Tronsole® tipo B diventa possibile appoggiare il piede delle rampe scale sul piano di partenza isolandolo al rumore da calpestio (per es. scale dello scantinato).
Può essere combinato con il perni pesanti fonoisolante tipo D per la trasmissione di forze orizzontali.
Il raccordo della mensola eseguito con Tronsole® tipo B raggiunge la classe di resistenza al fuoco R90 secondo AICAA.
Avanti
Vantaggi
- Un isolamento anticalpestio eccellente grazie al nuovissimo cuscinetto elastomerico Schöck Elodur®.
- I nastri adesivi di montaggio integrati consentono una semplice applicazione al prefabbricato senza ulteriori accorgimenti.
Sistemi per rampe
L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e piano di partenza.
L'isolamento anticalpestio del giunto tra la scala e la parete.
L'isolamento al rumore da calpestio tra la rampa delle scale prefabbricata e il pianerottolo.
Rampa diritta, rampa isolata, pianerottolo con massetto galleggiante
Isolamento acustico tra la rampa e il pianerottolo, mediante il tipo BZ, e la pavimentazione, mediante il tipo B. A garantire l’isolamento tra la rampa e la parete c’è il tipo L. La linea continua blu si estende lungo la rampa da isolare e garantisce un isolamento anticalpestio di massima qualità.
L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e piano di partenza.
L'isolamento anticalpestio del giunto tra la scala e la parete.
L'isolamento al rumore da calpestio tra la rampa delle scale prefabbricata e il pianerottolo.
La procedura di collaudo per determinare la capacità di isolamento dei materiali costruttivi per le scale monolitiche è descritta nella norma tedesca DIN 7396 "Bauakustische Prüfung - Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen” nella versione 06.2016. Tutte le tipologie di Schöck Tronsole® sono state sottoposte a controllo secondo la nuova procedura di collaudo.
L’efficacia dell’isolamento da calpestio: raccordo fisso
L’efficacia dell’isolamento da calpestio con appoggi lineari
L’efficacia dell’isolamento da calpestio con Schöck Tronsole®
Schöck Elodur®
Schöck Elodur®, il nuovo cuscinetto elastomerico, è il cuore di Schöck Tronsole®. La sua composizione ottimizzata e la sua forma speciale consentono il raggiungimento di un isolamento anticalpestio eccezionale con Schöck Tronsole®. A differenze delle comuni soluzioni per l'isolamento, Schöck Tronsole® ottiene una maggiore prestazione anche sotto l'effetto di una sollecitazione di circa 10 dB, con una riduzione di circa il 50% della percezione del rumore.
