Schöck Tronsole® tipo BZ
Schöck Tronsole® tipo BZ è un elemento che consente l’isolamento da calpestio tra la rampa prefabbricata e il pianerottolo. La schiuma in PE mantiene puliti i giunti durante la costruzione. Il cuscinetto elastomerico integrato, Schöck Elodur®, è un elemento altamente qualitativo con cui si può realizzare un ideale isolamento da calpestio anche in presenza delle comuni sollecitazioni costruttive.
Avanti
Vantaggi
- Un isolamento da calpestio eccellente grazie al cuscinetto elastomerico Schöck Elodur®.
- Riduzione del rumore da calpestio delle scale secondo la norma DIN7396: DLw* ≥ 31 dB per la capacità portante V1, DLw* ≥ 29 dB per la capacità portante V2,
- La maneggevole cerniera a clip protegge Tronsole® durante il montaggio delle scale.

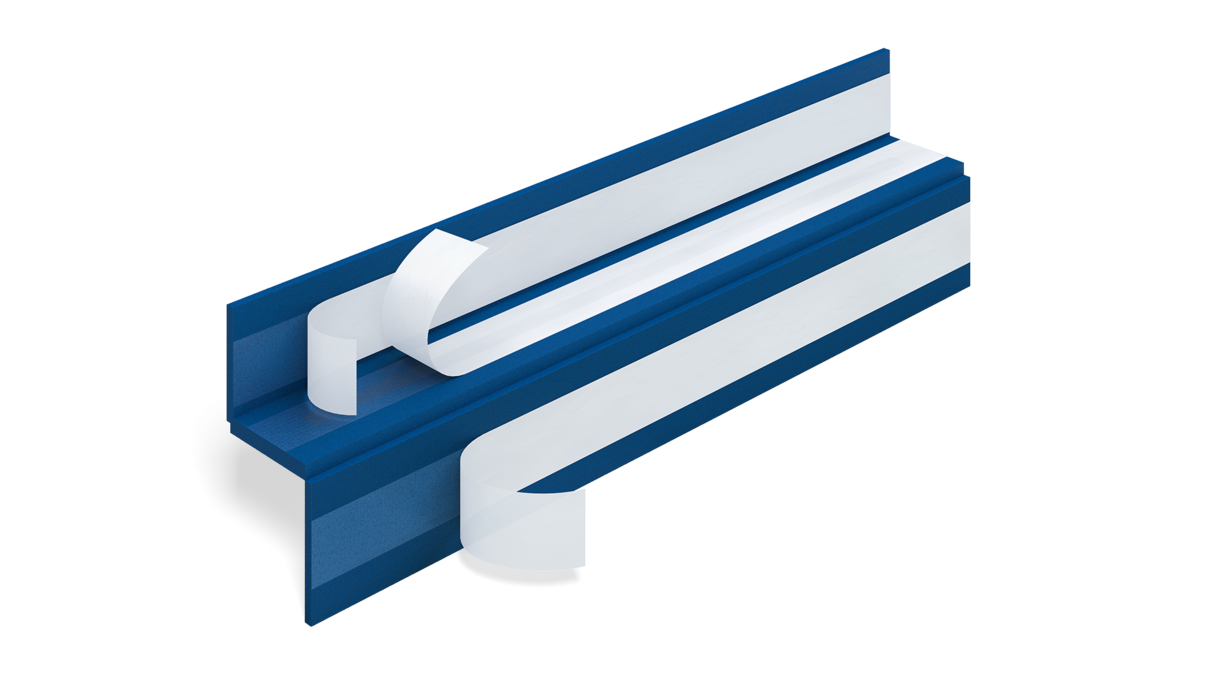

- I nastri adesivi di montaggio integrati consentono una semplice applicazione al prefabbricato ed evitano che il prodotto cambi posizione durante lo spostamento delle scale. Per una realizzazione rapida ed efficiente.
- 5 lunghezze standard: 1,00 m; 1,10 m, 1,20 m e 1,50 m per un taglio facile e una riduzione della sezione.
-
Il raccordo della mensola eseguito con Tronsole® tipo BZ raggiunge la classe di resistenza al fuoco R90 secondo AICAA.
Sistemi per rampe
L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e piano di partenza.
L'isolamento anticalpestio del giunto tra la scala e la parete.
L'isolamento al rumore da calpestio tra la rampa delle scale prefabbricata e il pianerottolo.
Rampa diritta, rampa isolata, pianerottolo con massetto galleggiante
Isolamento acustico tra la rampa e il pianerottolo, mediante il tipo BZ, e la pavimentazione, mediante il tipo B. A garantire l’isolamento tra la rampa e la parete c’è il tipo L. La linea continua blu si estende lungo la rampa da isolare e garantisce un isolamento anticalpestio di massima qualità.
L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e piano di partenza.
L'isolamento anticalpestio del giunto tra la scala e la parete.
L'isolamento al rumore da calpestio tra la rampa delle scale prefabbricata e il pianerottolo.
L'isolamento al rumore da calpestio tra la rampa delle scale prefabbricata e il pianerottolo.
L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e pianerottolo con profilo diritto del giunto.
L'isolamento anticalpestio per il raccordo tra la rampa della scala a chiocciola e la parete.
Rampa a chiocciola
Isolamento acustico tra la rampa a chiocciola e il pianerottolo, mediante il tipo BZ, e la parete, mediante il tipo Q. Il giungo viene realizzato con il tipo L. La linea continua blu si estende lungo la rampa da isolare e garantisce un isolamento anticalpestio di massima qualità.
L'isolamento al rumore da calpestio tra la rampa delle scale prefabbricata e il pianerottolo.
L'elemento per l'isolamento anticalpestio del raccordo tra rampa delle scale e pianerottolo con profilo diritto del giunto.
L'isolamento anticalpestio per il raccordo tra la rampa della scala a chiocciola e la parete.
La procedura di collaudo per determinare la capacità di isolamento dei materiali costruttivi per le scale monolitiche è descritta nella norma tedesca DIN 7396 "Bauakustische Prüfung - Prüfverfahren zur akustischen Kennzeichnung von Entkopplungselementen für Massivtreppen” nella versione 06.2016. Tutte le tipologie di Schöck Tronsole® sono state sottoposte a controllo secondo la nuova procedura di collaudo.
L’efficacia dell’isolamento da calpestio: raccordo fisso
L’efficacia dell’isolamento da calpestio con appoggi lineari
L’efficacia dell’isolamento da calpestio con Schöck Tronsole®
Schöck Elodur®
Schöck Elodur®, il nuovo cuscinetto elastomerico, è il cuore di Schöck Tronsole®. La sua composizione ottimizzata e la sua forma speciale consentono il raggiungimento di un isolamento anticalpestio eccezionale con Schöck Tronsole®. A differenze delle comuni soluzioni per l'isolamento, Schöck Tronsole® ottiene una maggiore prestazione anche sotto l'effetto di una sollecitazione di circa 10 dB, con una riduzione di circa il 50% della percezione del rumore.
