Schöck Tronsole® typ B z typ D
Dzięki elementowi Schöck Tronsole® typu B można wykonać oparcie biegu schodów monolitycznych/prefabrykowanych bezpośrednio na płycie fundamentowej lub stropie w sposób zapewniający skuteczną izolację akustyczną (np. schody do piwnicy). Elementy Schöck Tronsole® typu D służą do dodatkowej stabilizacji biegu schodów na stropie.
więcej
Zalety
- Podpora elastomerowa Schöck Elodur®
Zmniejszenie poziomu dźwięków uderzeniowych ∆Lw ≥ 28dB - Aprobaty i dopuszczenia
Aprobata techniczna ITB - Klasa odporności ogniowej R120
Połączenia wykonane z elementami Tronsole® typu F/B spełniają wymagania klasy odporności ogniowej R120 zgodnie z opinią ITB: 02455/14/Z00NP - Zintegrowane taśmy montażowe
Element jest naklejany na część prefabrykowaną bez konieczności wykonywania dodatkowych prac - 4-5 długości standardowych oraz 2 szerokości standardowe
Możliwość docinania oraz redukcja ścinków
Systemy schodów
Oddzielenie akustyczne biegu schodów od płyty fundamentowej/stropowej. Bieg schodów moży być wykonany jako monolityczny lub prefabrykowany.

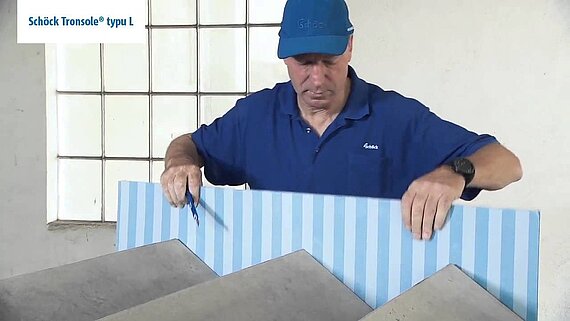

Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Prosty bieg schodów, bieg schodów oddzielony akustycznie, spocznik z podłogą pływającą
Oddzielenie biegu schodów od stropu przy zastosowaniu typu F, a od płyty posadzki typ B. Bieg schodów jest izolowany od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanego akustycznie biegu stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Oddzielenie akustyczne biegu schodów od płyty fundamentowej/stropowej. Bieg schodów moży być wykonany jako monolityczny lub prefabrykowany.
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Procedura badawcza dla określenia izolacji akustycznej dla schodów została opisana w projekcie normy DIN 7396 „ Akustyka w budownictwie – Metody badawcze dla opisania oddzielenia akustycznego schodów żelbetowych“, Wydanie 06.2016. Wszystkie typy Schöck Tronsole® zostały zbadane wg tej procedury.
Bieg schodowy bez oddzielenia akustycznego
Bieg schodowy z oddzieleniem akustycznym w postaci paska elastomeru
Bieg schodowy z systemem izolacji akustycznej Schöck Tronsole®
Schöck Elodur®
Schöck Elodur® jest nowo opracowaną podporą elastomerową i stanowi istotny element składowy Schöck Tronsole®. W porównaniu do zwykłych podpór stosowanych w izolacji akustycznej, te które zastosowano w nowych elementach Schöck Tronsole®, dają wyniki lepsze o około 10 dB. To sprawia, że odczuwalna subiektywnie głośność staje się o połowę niższa.
