Schöck Tronsole®
Sprawdź czy w Twojej inwestycji spełnione są wymagania normowe w zakresie izolacyjności akustycznej.
Nowe przepisy od 01.08.2024r.
ROZPORZĄDZENIE MINISTRA ROZWOJU I TECHNOLOGII
z dnia 27 października 2023 r.
zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy projektu budowlanego
w § 23 po pkt 4 dodaje się pkt 4a w brzmieniu:
„4a) analizę w zakresie rozwiązań technicznych i materiałowych, mających na celu spełnienie wymagań akustycznych wynikających z przepisów wydanych na podstawie art. 7 ust. 2 pkt 1 ustawy, zawierającą w szczególności informację o:
a) zakładanym poziomie hałasu zewnętrznego oddziałującego na budynek,
b) poziomie wymaganej izolacyjności akustycznej przegród w budynku, w tym dla przegród pomiędzy loka-lami, okien, drzwi wejściowych do lokali,
c) wyrobach budowlanych zapewniających wymaganą izolacyjność akustyczną przegród, o których mowa w lit. b,
d) dopuszczalnym poziomie hałasu oraz dźwięku przenikających do pomieszczeń budynku oraz o sposobie spełnienia tych wymagań
– w przypadku budynku mieszkalnego jednorodzinnego z dwoma lokalami, budynku mieszkalnego jednorodzinnego w zabudowie szeregowej lub bliźniaczej lub budynku mieszkalnego wielorodzinnego;”.
Minimalne wymagania normowe w zakresie izolacyjności akustycznej reguluje norma PN-B-02151-3. Dla klatek schodowych w budynkach mieszkalnych wymagany jest standardowy
poziom dźwięku uderzeniowego L'n,w < 55 dB.
Kompletny system do wszystkich rodzajów schodów
Chcąc zapewnić optymalne wytłumienie dźwięków uderzeniowych, należy uwzględnić wszystkie połączenia na klatce schodowej. Najłatwiej i najbezpieczniej można tego dokonać, stosując kompleksowe rozwiązanie – takie jak elementy Schöck Tronsole®. Idealnie dopasowane warianty elementów Schöck Tronsole® gwarantują ponadbranżową, efektywną izolację akustyczną i to w przypadku wszystkich schodów prostych, jak i zabiegowych.
Bezpieczeństwo z niebieską linią
W przypadku systemów wytłumiających dźwięki uderzeniowe podczas projektowania i już przy realizacji powstaje niebieska linia, która okala oddzielone akustycznie schody. By uzyskać pewną izolację akustyczną.
Prosty montaż bez mostków akustycznych
Montaż elementów Schöck Tronsole® jest prosty, zarówno w przypadku elementów prefabrykowanych, jak i takich, które są wykonywane na budowie. Dzięki krótkim czasom montażu i zoptymalizowanemu przebiegowi procesów budowlanych nie dochodzi do powstawania mostków akustycznych, a samo wykonywanie schodów przebiega sprawnie.
Bezpieczne projektowanie
Elementy systemu izolacji akustycznej Schöck Tronsole® typu T, Q, F, Z posiadają aprobatę techniczną wydaną przez Instytut Techniki Budowlanej. Dane zawarte w aprobacie pozwalają na większe bezpieczeństwo w fazie projektowania oraz długotrwałe wytłumienie dźwięków uderzeniowych na klatce schodowej.
Systemy schodów
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne schodów zabiegowych i ściany klatki schodowej.
Schody kręte
Oddzielenie biegu schodów krętych od stropu przy zastosowaniu typu F, a od ściany przy użyciu typu Q. Szczelina jest wykonywana przy użyciu typu L. Tak więc niebieska linia wokół oddzielanego akustycznie biegu stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne schodów zabiegowych i ściany klatki schodowej.
Oddzielenie akustyczne biegu schodów od płyty fundamentowej/stropowej. Bieg schodów moży być wykonany jako monolityczny lub prefabrykowany.
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Prosty bieg schodów, bieg schodów oddzielony akustycznie, spocznik z podłogą pływającą
Oddzielenie biegu schodów od stropu przy zastosowaniu typu F, a od płyty posadzki typ B. Bieg schodów jest izolowany od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanego akustycznie biegu stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Oddzielenie akustyczne biegu schodów od płyty fundamentowej/stropowej. Bieg schodów moży być wykonany jako monolityczny lub prefabrykowany.
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne biegów schodowych (prefabrykat) i spocznika lub stropu (prefabryklat lub półprefabrykat)
Oddzielenie akustyczne biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.
Prosty bieg schodów, spocznik i bieg schodów oddzielone
Oddzielenie biegu schodów od stropu przy zastosowaniu typu T, spocznika od ściany przy użyciu typu Z. Schody są izolowane od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanych akustycznie schodów stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Oddzielenie akustyczne biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.
Do pobrania
Izolacja akustyczna
Jak już wspomnieliśmy powyżej, izolacja akustyczna to niezmiernie ważna kwestia, zarówno w przypadku domów jednorodzinnych, wielorodzinnych, jak i obiektów użyteczności publicznej. Warto więc już na etapie projektowania budynku, zadbać o ochronę przed nadmiernym hałasem.
System Schöck Tronsole® to grupa produktów do eliminacji dźwięków uderzeniowych pojawiających się w klatkach schodowych budynków mieszkalnych i użyteczności publicznej. Zastosowanie w/w produktów daje gwarancję komfortu akustycznego dla mieszkańców wzgl. użytkowników budynku.

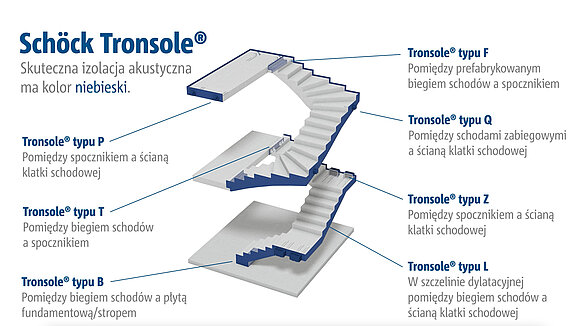

W skład systemu Schöck Tronsole® wchodzą następujące produkty:
- Schöck Tronsole® typu B ‒ element nośny, oddzielający akustycznie bieg schodów od płyty fundamentowej, zapewniający zmniejszenie poziomu dźwięków uderzeniowych o ΔLw ≥ 27 ÷ 28 dB.

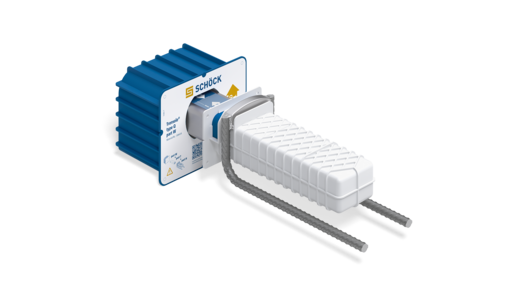

- Schöck Tronsole® typu Q ‒ element nośny, umożliwia oddzielenie akustyczne schodów zabiegowych od ściany klatki schodowej, zapewniający zmniejszenie poziomu dźwięków uderzeniowych o ΔL w ≥ 29 dB.
- Schöck Tronsole® typu F ‒ element nośny, umożliwia oddzielenie akustyczne prefabrykowanego biegu schodowego od spocznika, zapewniający zmniejszenie poziomu dźwięków uderzeniowych o ΔLw ≥ 27 ÷ 28 dB.

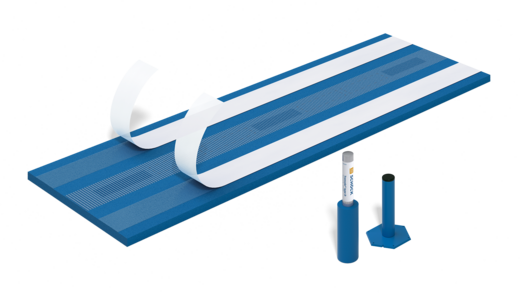

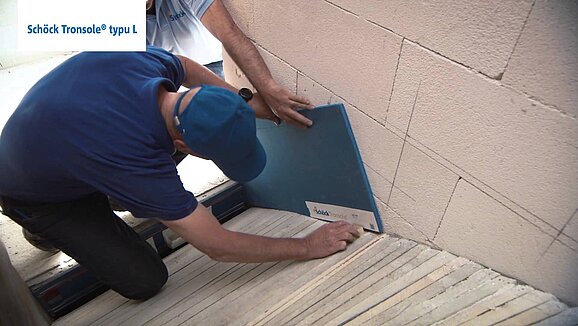

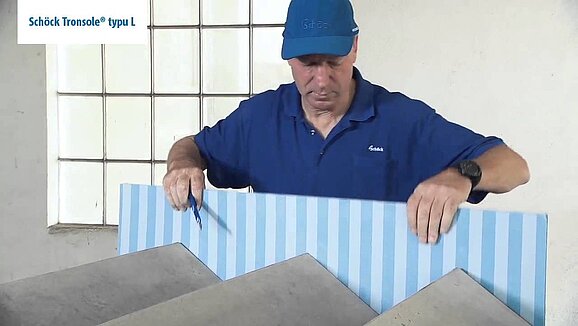

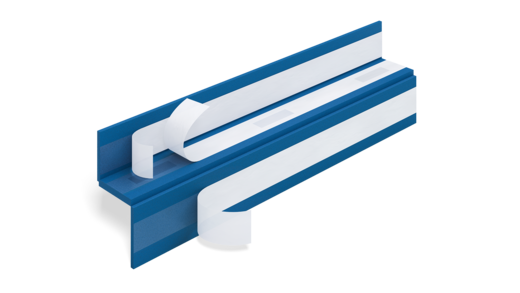

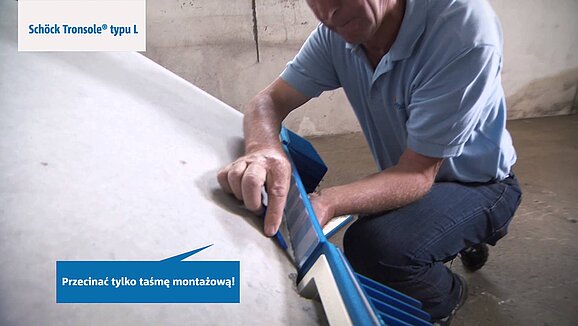

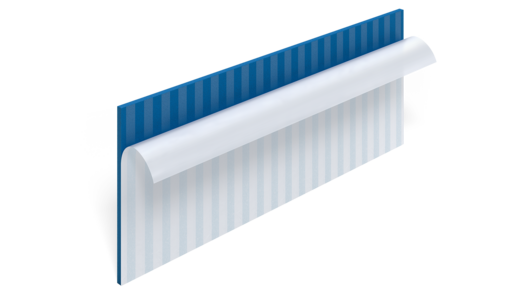

- Schöck Tronsole® typu L ‒ zabezpiecza akustyczne dylatację pomiędzy schodami względnie spocznikiem a ścianą.
- Schöck Tronsole® typu T ‒ element nośny, oddziela akustycznie bieg schodowy od spocznika i zapewnia zmniejszenie poziomu dźwięków uderzeniowych o ΔLw ≥ 24 ÷ 28 dB.

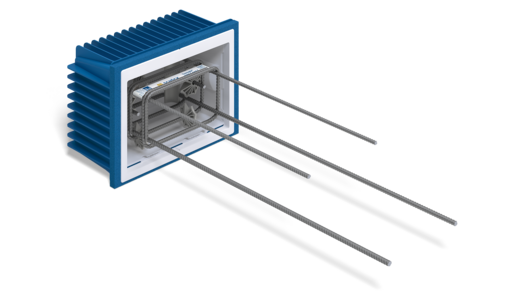

- Schöck Tronsole ® typu Z ‒ element nośny, oddziela akustycznie spocznik od ściany i zapewnia zmniejszenie poziomu dźwięków uderzeniowych o ΔLw ≥ 27 dB.
-

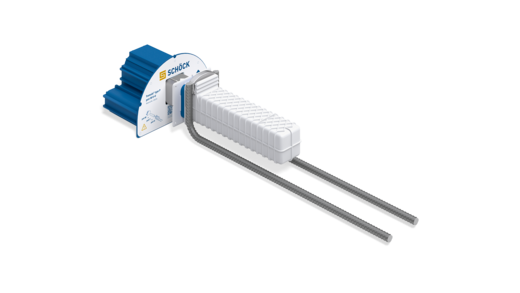

Schöck Tronsole® typu P ‒ Element nośny, oddziela akustycznie prefabrykowany spocznik od ściany i zapewnia zmniejszenie poziomu dźwięków uderzeniowych o ΔLw ≥ 29 dB.
Zachęcamy do zapoznania się z naszą szczegółową ofertą!
