Liniowe mostki cieplne
Liniowe mostki cieplne to zakłócenia w otulinie termicznej, występujące na określonej długości. Typowymi przykładami liniowych mostków są łączenia balkonów z płytą stropową lub wieńcem. W miejscu przecięcia przez płytę balkonową ściany zewnętrznej, a w szczególności warstwy izolacji cieplnej powstaje liniowy mostek cieplny. Straty energetyczne powstające w miejscu liniowego mostka cieplnego charakteryzuje liniowy współczynnik przenikania ciepła ψ.
Rysunek 5A: Liniowy mostek cieplny przy liniowym połączeniu balkonu ze stropem miedzykondygnacyjnym. Po lewej stronie konstrukcja znajduje się w ciepłym wnętrzu - obszar zaznaczony na czerwono, po prawej – konstrukcja w strefie zewnętrznej, zimnej - oznaczona na niebiesko. Obszary na wewnętrznej powierzchni o żółto-zielonym zabarwieniu wskazują na fakt, że w tych miejscach osiągane są bardzo niskie temperatury powierzchniowe.

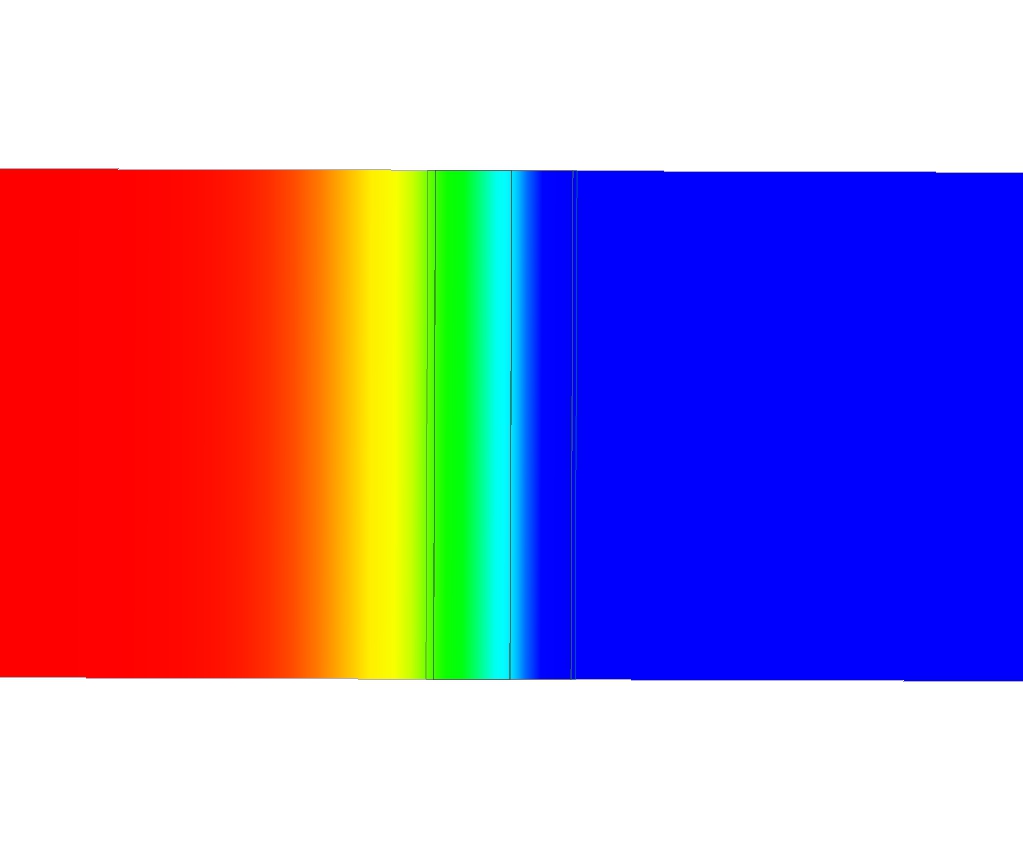

Rysunek 5B: Widok z góry; przekrój przez płytę balkonową przedstawioną na rysunku 5A. Widać, że przepływ ciepła na linii przyłączenia balkonu jest stały i przebiega w poprzek linii na połączeniu stropu z płytą balkonową.
