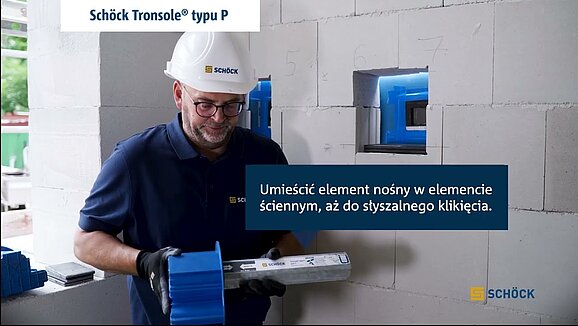

Schöck Tronsole® typu P
Element Schöck Tronsole® typu P umożliwia wykonanie akustycznie izolowanego łączenia spocznika schodów ze ścianą klatki schodowej. Konstrukcja prefabrykowanego spocznika bez betonowych wsporników zapewnia optymalizację procesu budowlanego i wysoką ekonomiczność. Dzięki świetnemu wytłumieniu odgłosów kroków nie ma konieczności wykonywania pływającego jastrychu na spoczniku. To rozwiązanie pozwalające na łatwe wykonanie filigranowych spoczników z betonu licowego oraz innych akcentów architektonicznych.
więcej
Zalety
- Podpora elastomerowa Elodur®
W ten sposób produkty osiągają różnicę poziomu dźwięku uderzeniowego wynoszącą od ∆L*n,w≥ 27 dB do ∆L*n,w≥ 33 dB, zbadaną zgodnie z normą DIN 7396. - Charakterystyki akustyczne zostały sprawdzone zgodnie z
Różnica poziomów dźwięku uderzeniowego Δ L ≥ 29 dB. - Dopuszczone do stosowania przez nadzór budowlany
Bezpieczeństwo planowania z aprobatą, dzięki której spełnione są równocześnie wymogi aprobaty dla trzpieni. - Klasa odporności ogniowej R 120
Spełnia wymagania ochrony przeciwpożarowej do R 120 w połączeniu z zestawem przeciwpożarowym (w zależności od grubości spocznika). - Zastosowanie na drogach ewakuacyjnych
Potwierdzone w ekspertyzie ochrony przeciwpożarowej. - Większa elastyczność
Siły odrywające dostępne w standardzie, siły poziome jako opcja. - Mocne zintegrowanie
Strzemię zawieszające zintegrowane z tuleją spocznika i prawidłowo umiejscowione - dla większego bezpieczeństwa wykonawstwa. - Elastyczne stosowanie
Nadaje się również do spoczników o grubości 180 mm. - Poszerzony zakres stosowania
Również przy obrębie spoin do 50 mm. - Większa swoboda projektowania
Filigranowy spocznik z betonu licowego, okalająca szczelina powietrzna i możliwość realizowania specjalnych wymagań projektowych.
Przeznaczone dla schodów systemy izolacji akustycznej
Oddzielenie akustyczne pomiędzy prefabrykowanym biegiem schodów a spocznikiem.
Oddzielenie akustyczne w spoinie pomiędzy schodami a ścianą.
Oddzielenie akustyczne pomiędzy biegiem schodów a płytą fundamentową/stropową.
Element izolacji akustycznej do oddzielania akustycznego spoczników i ścian klatki schodowej.
Prosty bieg schodów, bieg schodów i spocznik oddzielone akustycznie
Oddzielenie akustyczne biegu schodów od podestu za pomocą Schöck Tronsole® typu F i od płyty posadzkowej za pomocą Tronsole® typu B. Oddzielenie akustyczne spocznika od ściany za pomocą Tronsole® typu P. Wygłuszenie schodów od strony ściany za pomocą Tronsole® typu L. Niebieska linia stanowi wyznacznik jakości potwierdzający pewne wytłumienie odgłosów kroków.
Oddzielenie akustyczne pomiędzy prefabrykowanym biegiem schodów a spocznikiem.
Oddzielenie akustyczne w spoinie pomiędzy schodami a ścianą.
Oddzielenie akustyczne pomiędzy biegiem schodów a płytą fundamentową/stropową.
Element izolacji akustycznej do oddzielania akustycznego spoczników i ścian klatki schodowej.
Procedura badawcza dla określenia izolacji akustycznej dla schodów została opisana w projekcie normy DIN 7396 „ Akustyka w budownictwie – Metody badawcze dla opisania oddzielenia akustycznego schodów żelbetowych“, Wydanie 06.2016. Wszystkie typy Schöck Tronsole® zostały zbadane wg tej procedury.
Bieg schodowy bez oddzielenia akustycznego

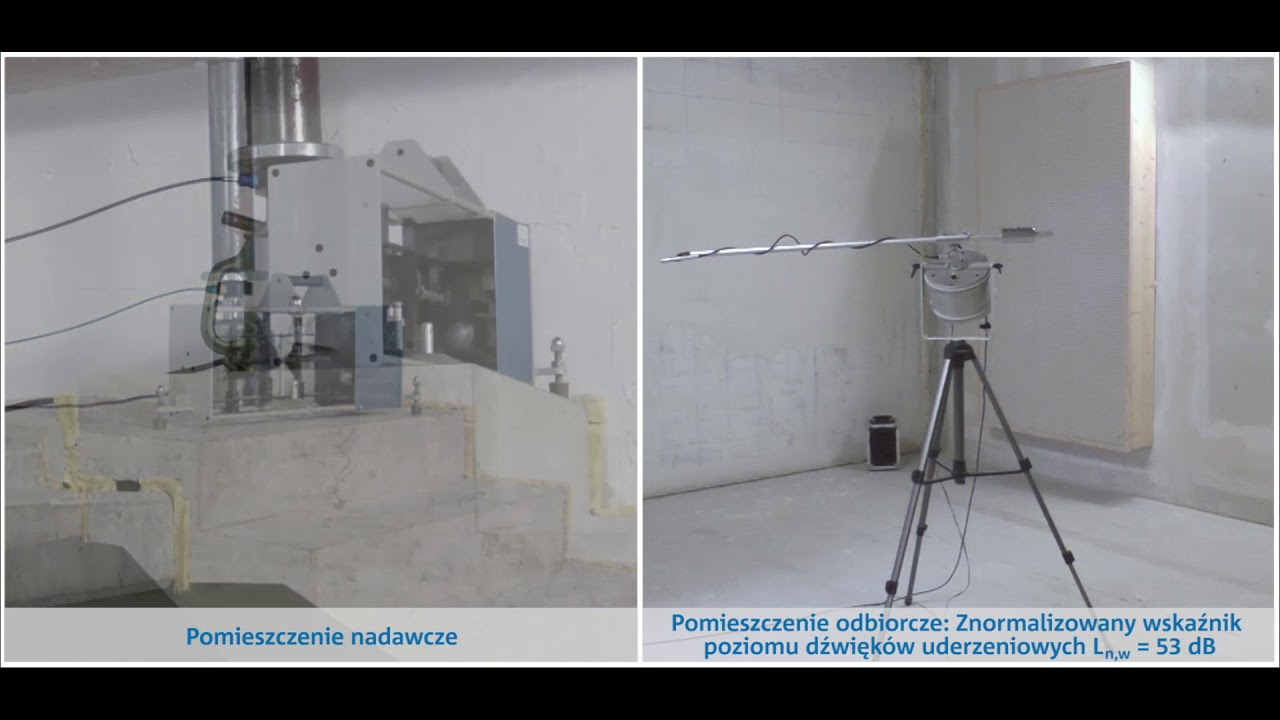

Bieg schodowy z oddzieleniem akustycznym w postaci paska elastomeru

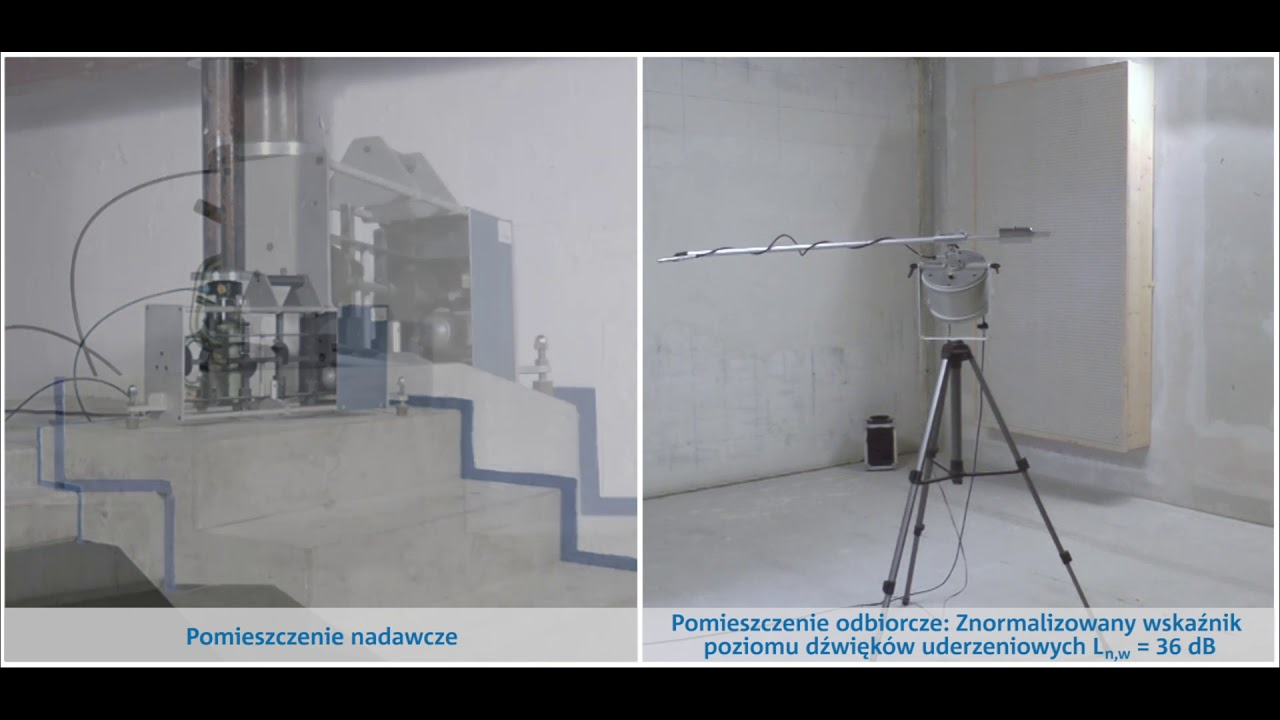

Bieg schodowy z systemem izolacji akustycznej Schöck Tronsole®

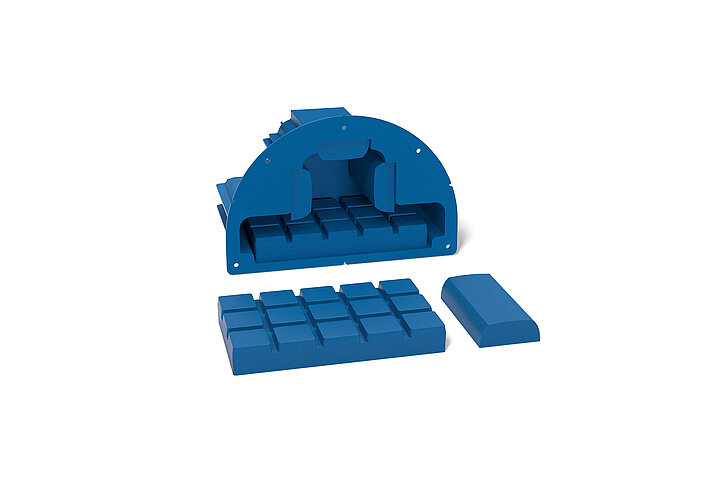

Podpora elastomerowa Elodur®
Elodur® to elastomerowa podpora opracowana specjalnie do izolacji dźwięków uderzeniowych, która stanowi podstawowy element składowy Schöck Tronsole®. W porównaniu z konwencjonalnymi podporami schodów dzięki zastosowaniu Elodur® Schöck Tronsole® osiąga o ok. 10 dB wyższą izolacyjność od dźwięków uderzeniowych. Odpowiada to mniej więcej połowie subiektywnie odczuwalnej głośności.
