Schöck Tronsole® typu T
Schöck Tronsole® typu T służy do oddzielenia akustycznego monolitycznych lub prefabrykowanych biegów schodów od spocznika. Elementy Schöck Tronsole® przystosowane są do najczęściej występujących grubości spocznika i szerokości biegu schodów. Łączenie można wykonać bez konsoli.
więcej
Zalety
- Podpora elastomerowa Schöck Elodur®
Zmniejszenie poziomu dźwięków uderzeniowych od ∆Lw ≥ 25dB do ∆Lw ≥ 30dB - Aprobaty i dopuszczenia
Aprobata techniczna ITB - Klasa odporności ogniowej R90
Połączenia wykonane z elementami Tronsole® typu T spełniają wymagania klasy odporności ogniowej R90 zgodnie z opinią ITB: 02455/14/Z00NP - Prosty profil spoiny
Proste wykonywanie szalunku w zakładzie prefabrykacji oraz na placu budowy - Geometria i wymiary
Typ T można docinać lub zamawiać na wymiar. Trzeba pamiętać o minimalnych długościach - Zintegrowana listwa gwoździowa
Dla łatwego montażu do szalunku - Warianty produktu
Dostępne w 5 wariantach nośności
Systemy schodów
Oddzielenie akustyczne biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.
Prosty bieg schodów, spocznik i bieg schodów oddzielone

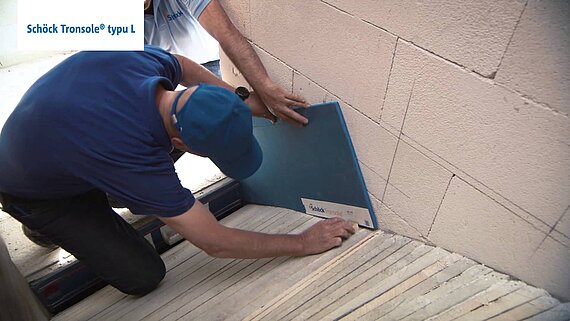

Oddzielenie biegu schodów od stropu przy zastosowaniu typu T, spocznika od ściany przy użyciu typu Z. Schody są izolowane od ściany przy użyciu typu L. Tak więc niebieska linia wokół oddzielanych akustycznie schodów stanowi cechę jakości potwierdzającą pewne zabezpieczenie przed dźwiękami uderzeniowymi
Oddzielenie akustyczne biegów schodowych (monolityczny lub prefabrykat) i spocznika lub stropu (monolityczny lub półprefabrykat).
Wykonanie bez mostków akustycznych szczelin pomiędzy biegiem schodów lub spocznikiem a ścianą klatki schodowej.
Oddzielenie akustyczne spocznika (monolityczny lub prefabrykat) i ściany klatki schodowej.
Procedura badawcza dla określenia izolacji akustycznej dla schodów została opisana w projekcie normy DIN 7396 „ Akustyka w budownictwie – Metody badawcze dla opisania oddzielenia akustycznego schodów żelbetowych“, Wydanie 06.2016. Wszystkie typy Schöck Tronsole® zostały zbadane wg tej procedury.
Bieg schodowy bez oddzielenia akustycznego
Bieg schodowy z oddzieleniem akustycznym w postaci paska elastomeru
Bieg schodowy z systemem izolacji akustycznej Schöck Tronsole®
Schöck Elodur®
Schöck Elodur® jest nowo opracowaną podporą elastomerową i stanowi istotny element składowy Schöck Tronsole®. W porównaniu do zwykłych podpór stosowanych w izolacji akustycznej, te które zastosowano w nowych elementach Schöck Tronsole®, dają wyniki lepsze o około 10 dB. To sprawia, że odczuwalna subiektywnie głośność staje się o połowę niższa.
